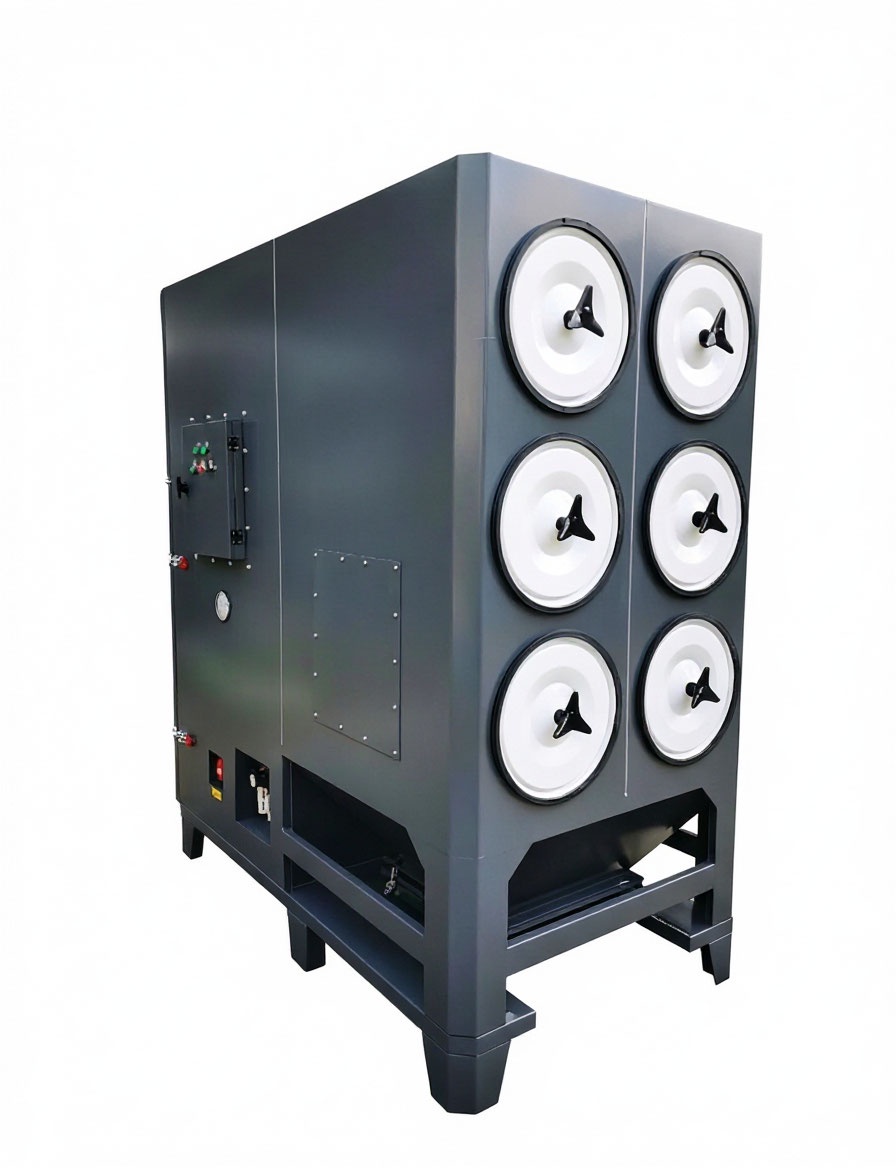

Промышленный фильтр-моноблок серии DX предназначен для очистки воздуха от сухой неслипающейся и невзрывоопасной пыли, образующейся при термической резке металлов (плазма, лазер, газ), сварке, дробемётной и пескоструйной обработке, шлифовке, обработке пластиков и композитов, а также при работе с сыпучими материалами.

Агрегат представляет собой самоочищающуюся установку с горизонтальным расположением фильтрующих картриджей и системой автоматической регенерации сжатым воздухом, что обеспечивает непрерывную работу при высокой входной запылённости (до 10 г/м³).

Условия эксплуатации

Температура очищаемого воздуха: до +80 °C.
Минимальная температура окружающей среды: –10 °C (до –45 °C при использовании системы подогрева блока регенерации).
Воздушный поток не должен содержать взрывоопасных смесей.

Конструкция

Корпус и исполнение

Фильтр выполнен в моноблочном исполнении из листовой стали с порошковым покрытием, устойчивым к коррозии и механическим воздействиям. В стандартную комплектацию входит:

встроенный вентилятор среднего давления в шумоизолированной секции;
фильтрующие картриджи большой площади из огнестойкой наноцеллюлозы;
дифференциальный манометр для контроля запылённости;
выкатная бочка для сбора пыли;
фильтр-влагомаслоотделитель с редуктором для подготовки сжатого воздуха;
панель управления;
искрогаситель.

Фильтрующие элементы

В стандартной комплектации устанавливаются картриджи из наноцеллюлозы с общей площадью фильтрации от 40 до 204 м² (в зависимости от модели). Класс очистки — F9 по ГОСТ Р ЕН 779-2007 и DIN EN 779.

По желанию заказчика могут быть поставлены картриджи из других материалов:

полиэстер;
полиэстер в антистатическом исполнении;
полиэстер с PTFE- или ePTFE-мембраной;
наноцеллюлоза (стандарт).

Система регенерации

Автоматическая импульсная продувка картриджей сжатым воздухом (давление 5–5,5 бар) обеспечивает самоочистку фильтрующих элементов без остановки работы. Расход сжатого воздуха зависит от модели и составляет от 200 до 400 л/мин.

Вентилятор и управление

Вентилятор размещён в шумоизолированном отсеке, что снижает уровень шума. Управление осуществляется с панели управления; опционально доступен сенсорный дисплей с запуском продувки по перепаду давления.

Опции (дополнительное оборудование)

Теплоизоляция корпуса и подогрев системы регенерации для работы при низких температурах (до –45 °C).
Частотный преобразователь для плавного регулирования производительности вентилятора.
Встроенный вентилятор высокого давления или внешнего типа.
Защита электрооборудования по стандарту «АТЕХ» (взрывозащищённое исполнение).
Сенсорный дисплей управления с возможностью запуска продувки по перепаду давления.
Циклон предварительной очистки для снижения пылевой нагрузки на картриджи.

Технические характеристики фильтра DX

Параметр	DX-5500	DX-7500	DX-11000	DX-15000
Номинальная производительность, м³/ч	6000	8000	9000	12000
Режим работы	непрерывный	непрерывный	непрерывный	непрерывный
Макс. входная концентрация пыли, г/м³	до 10	до 10	до 10	до 10
Макс. температура воздуха, °C	+80	+80	+80	+80
Мин. температура окружающей среды, °C	–10 / –45*	–10 / –45*	–10 / –45*	–10 / –45*
Сопротивление фильтра: начальное / рабочее / конечное, Па	800–1200 / 1800	800–1200 / 1800	800–1200 / 1800	800–1200 / 1800
Макс. разрежение, Па	3000	3000	3000	3000
Напряжение питания	3ф/380В/50Гц	3ф/380В/50Гц	3ф/380В/50Гц	3ф/380В/50Гц
Количество картриджей, шт.	4	6	8	12
Общая площадь фильтрации, м²	40/68	60/102	80/136	120/204
Давление сжатого воздуха, Бар	5–5,5	5–5,5	5–5,5	5–5,5
Расход сжатого воздуха, л/мин (не более)	200	260	300	400
Макс. потребляемая мощность, кВт	5,5	7,5	11	15
Класс очистки	F9	F9	F9	F9
Габариты Д×Ш×В, мм	1500×1520×2400	1550×1520×2900	2180×1600×2600	2180×2100×2600
Вес, кг	700	860	1050	1200
